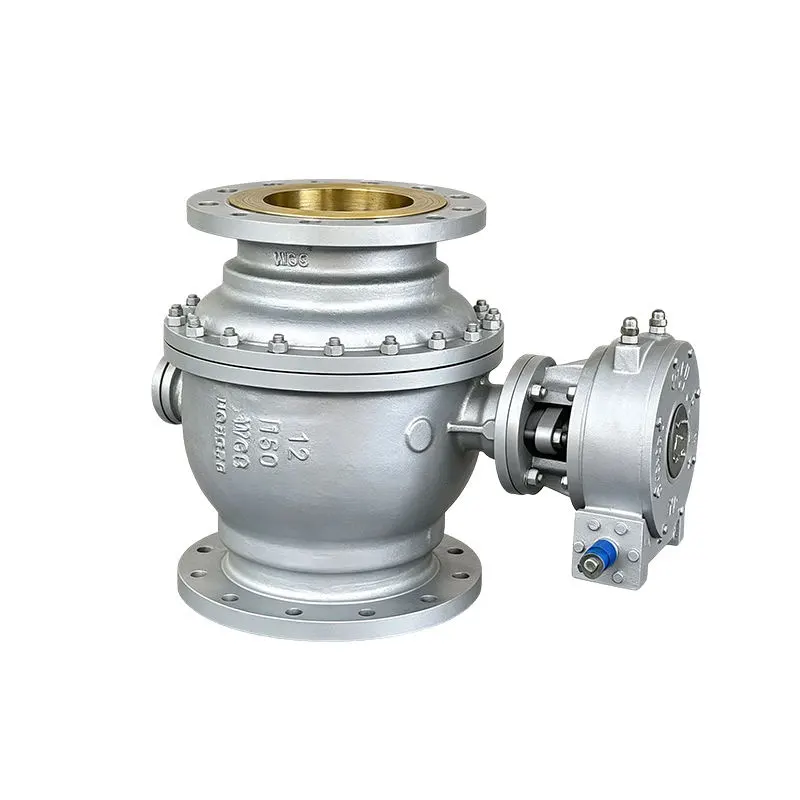

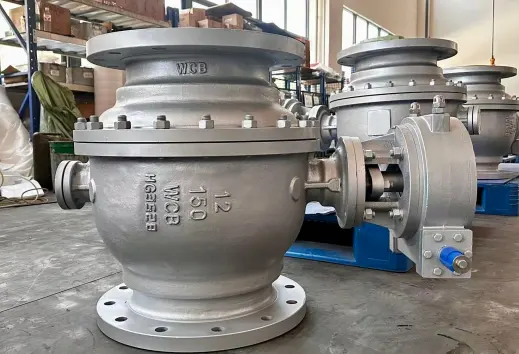

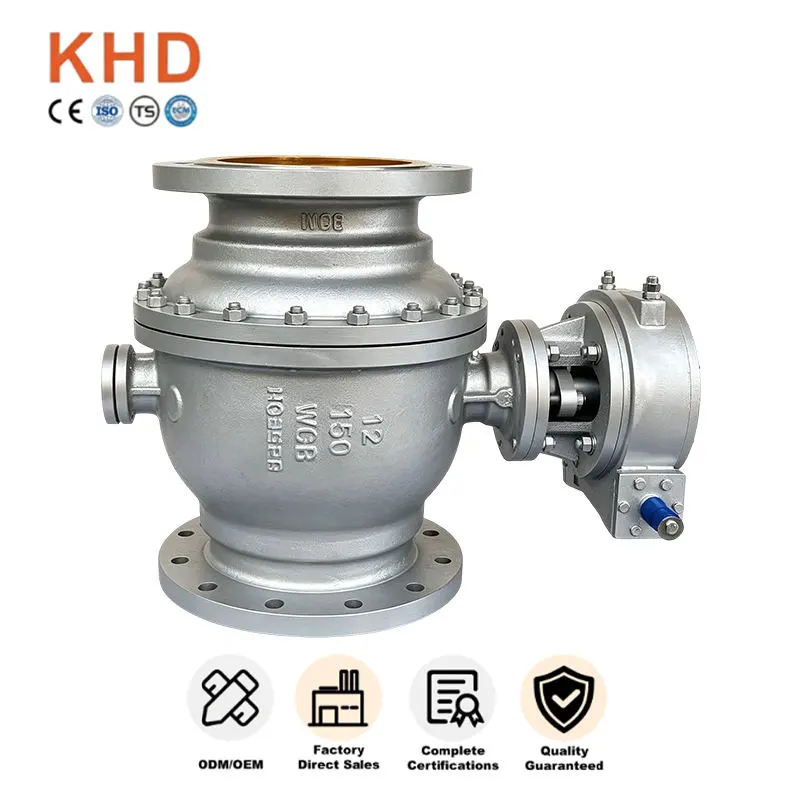

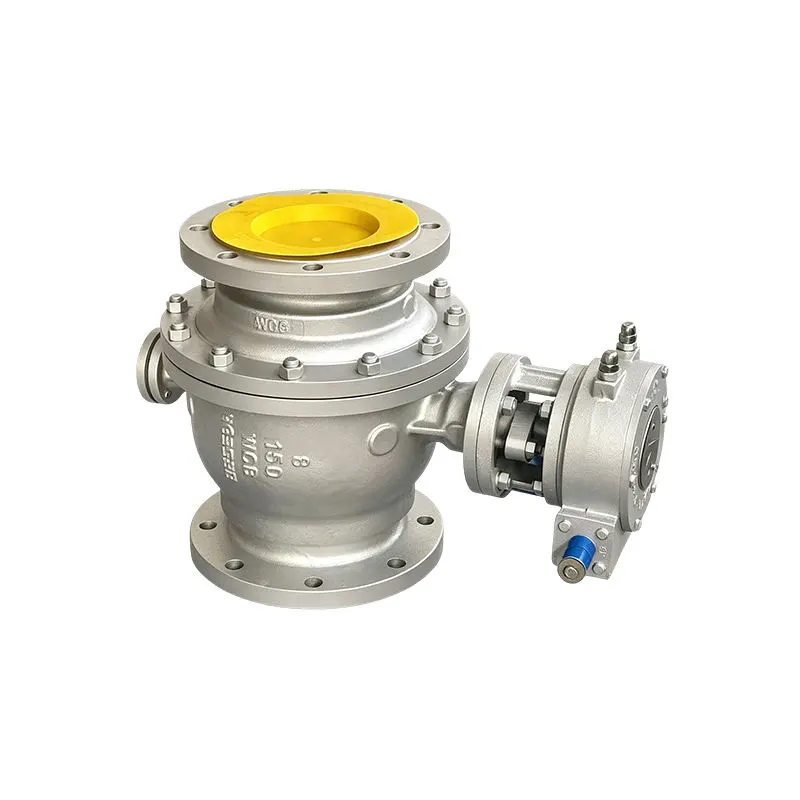

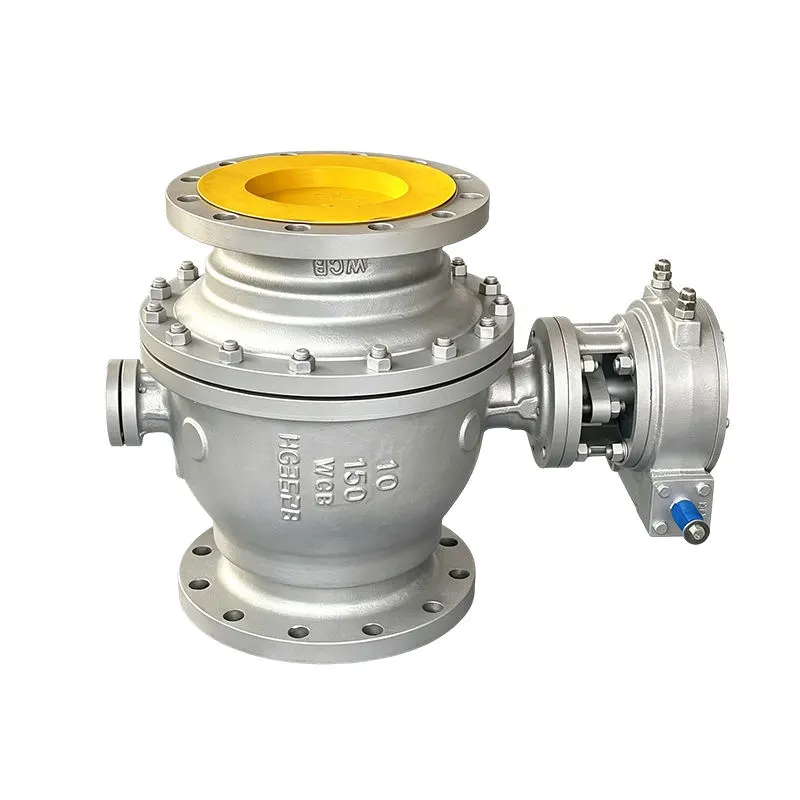

डब्ल्यूसीबी कार्बन स्टील फिक्स्ड बॉल वाल्व

WCB कार्बन स्टील फिक्स्ड बॉल वाल्व पाइपलाइन अलगाव और प्रवाह नियंत्रण के लिए बनाया गया एक भारी शुल्क औद्योगिक वाल्व है, जो Huadu वाल्व समूह द्वारा निर्मित है। यह ट्रूनियन फिक्स्ड बॉल डिज़ाइन और A216 WCB कार्बन स्टील सामग्री को अपनाता है, जो उच्च दबाव वाली महत्वपूर्ण पाइपलाइन कार्य स्थितियों के लिए उपयुक्त है।

यह औद्योगिक वाल्व निरंतर उच्च दबाव सेवा और लंबे चक्र संचालन के तहत विश्वसनीय रूप से कार्य करता है, व्यापक रूप से उन परियोजनाओं के लिए चुना जाता है जहां सीलिंग सुरक्षा और लंबी सेवा जीवन मुख्य आवश्यकताएं हैं।

कच्चा माल एवं संरचनात्मक लाभ

प्रीमियम A216 WCB कार्बन स्टील बॉडी

WCB कार्बन स्टील फिक्स्ड बॉल वाल्व A216 WCB कार्बन स्टील से बनाया गया है, जो इन मुख्य गुणों को लाता है:

-उच्च यांत्रिक शक्ति और उत्कृष्ट प्रभाव प्रतिरोध

- दबाव बढ़ने और पानी के हथौड़े के खिलाफ अच्छी तापमान अनुकूलन क्षमता

-उच्च दबाव वर्ग सेवा के लिए पर्याप्त दीवार मोटाई

-आंतरिक और सतह दोषों को खत्म करने के लिए कठोर कास्टिंग निरीक्षण

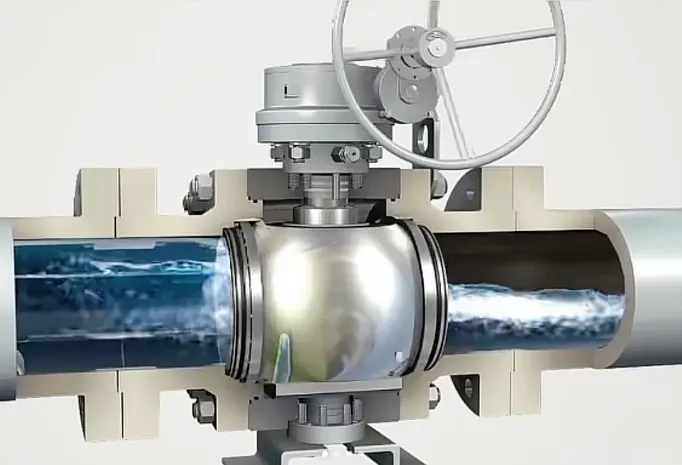

ट्रूनियन माउंटेड फिक्स्ड बॉल स्ट्रक्चर

सामान्य फ्लोटिंग बॉल वाल्वों से अलग, हमारा ट्रूनियन फिक्स्ड बॉल डिज़ाइन अधिकांश पाइपलाइन दबाव भार को ऊपरी और निचले समर्थन शाफ्ट में स्थानांतरित करता है। गेंद अपनी स्थिति में लॉक रहती है, इसलिए वाल्व सीटें केवल न्यूनतम संपर्क बल सहन करती हैं। यह निरंतर उच्च दबाव के तहत बार-बार खुलने-बंद होने के चक्र के साथ भी सीट के घर्षण को काफी कम कर देता है। स्थिर द्वि-दिशात्मक सीलिंग दबाव की दिशा की परवाह किए बिना रिसाव को रोकती है, महत्वपूर्ण प्रक्रिया लूप के लिए सिस्टम सुरक्षा में सुधार करती है।

अनुकूलित सीलिंग एवं सुरक्षा निर्माण

स्प्रिंग लोडेड फ्लोटिंग सीट असेंबली इस WCB कार्बन स्टील फिक्स्ड बॉल वाल्व से सुसज्जित है। बिल्ट-इन स्प्रिंग्स चुस्त शट-ऑफ प्रदर्शन को बनाए रखने के लिए हजारों ऑपरेशनों के बाद मामूली टूट-फूट की भरपाई करते हैं। एंटी ब्लो आउट स्टेम अचानक दबाव बढ़ने के खिलाफ मानक सुरक्षा सुविधा के रूप में कार्य करता है। मल्टी लेयर ग्रेफाइट पैकिंग स्टेम गैप के आसपास भगोड़े उत्सर्जन को कम करती है। सभी सीलिंग घटक सामान्य स्पेयर पार्ट्स के बजाय उच्च दबाव, मध्यम तापमान वाले कामकाजी मीडिया के लिए विशेष रूप से मेल खाते हैं।

प्रमुख गुण

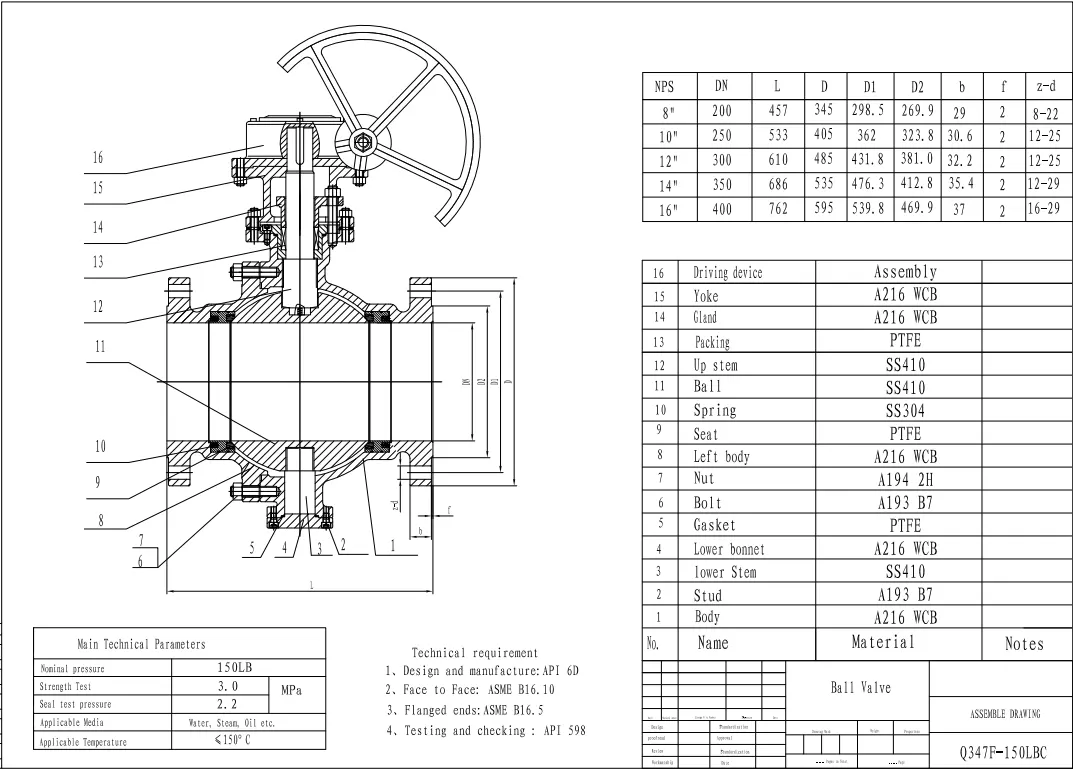

तकनीकी निर्देश

मानक पैरामीटर

आकार: DN50-DN1200

दबाव रेटिंग: क्लास 150-क्लास 2500

सामग्री: A216 WCB कार्बन स्टील

संरचना: ट्रूनियन माउंटेड फिक्स्ड बॉल वाल्व

तापमान रेंज:-29℃ ~ 425℃

विनिर्माण प्रक्रिया

WCB कार्बन स्टील फिक्स्ड बॉल वाल्व निम्नलिखित से होकर गुजरता है:

- योग्य A216 WCB कास्टिंग उत्पादन

- स्थिर सामग्री संपत्ति के लिए ताप उपचार

- सतहों को सील करने के लिए सीएनसी परिशुद्धता मशीनिंग

- मिलान सीलिंग और एक्चुएटर घटकों के साथ असेंबली

प्रदर्शन सुविधाएँ

- बार-बार साइकिल चलाने की सेवा के लिए कम पहनने वाली ट्रूनियन संरचना

- विश्वसनीय द्वि-दिशात्मक तंग शटऑफ़

- निरंतर उच्च पाइपलाइन दबाव के तहत कम सीट विफलता दर

- कई एक्चुएटर विकल्पों के साथ संगत: मैनुअल गियर, वायवीय, इलेक्ट्रिक

- पूर्ण-खुले/पूर्ण-बंद अलगाव सेवा के लिए डिज़ाइन किया गया

अनुप्रयोग क्षेत्र

तेल एवं गैस उद्योग

डब्ल्यूसीबी कार्बन स्टील फिक्स्ड बॉल वाल्व का व्यापक रूप से उपयोग किया जाता है:

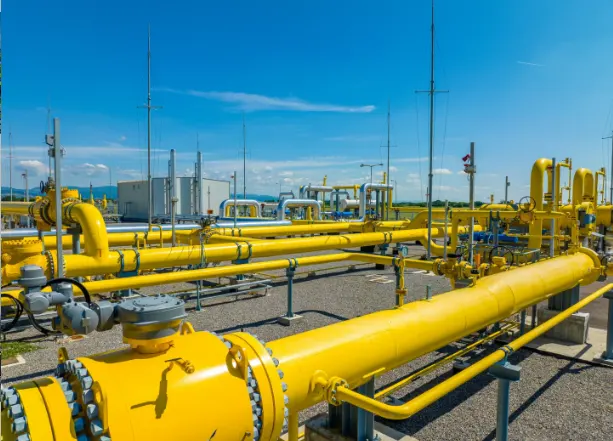

- प्राकृतिक गैस संचरण मुख्य पाइपलाइन

- तेल रिफाइनरी प्रक्रिया लाइनें

- कच्चे तेल स्थानांतरण की सुविधा

- गैस संग्रहण स्टेशन पाइपिंग सिस्टम

पेट्रोकेमिकल उद्योग

- उच्च दबाव पेट्रोकेमिकल प्रक्रिया लूप

- प्रक्रिया इकाई मुख्य अलगाव पाइपलाइन

- मध्यम तापमान गैर-संक्षारक और हल्के-संक्षारक द्रव सर्किट

बिजली उद्योग

- पावर प्लांट मुख्य प्रक्रिया पाइपिंग

- हेवी ड्यूटी औद्योगिक संयंत्र लूप सिस्टम

सामान्य औद्योगिक परियोजनाएँ

- नया निर्माण ईपीसी प्रोजेक्ट पाइपलाइन पैकेज

- मौजूदा पाइपलाइन नवीकरण और रेट्रोफ़िट कार्य

- कठिन रखरखाव पहुंच और उच्च सुरक्षा आवश्यकताओं वाले औद्योगिक स्थल

गुणवत्ता नियंत्रण एवं परियोजना खरीद सहायता

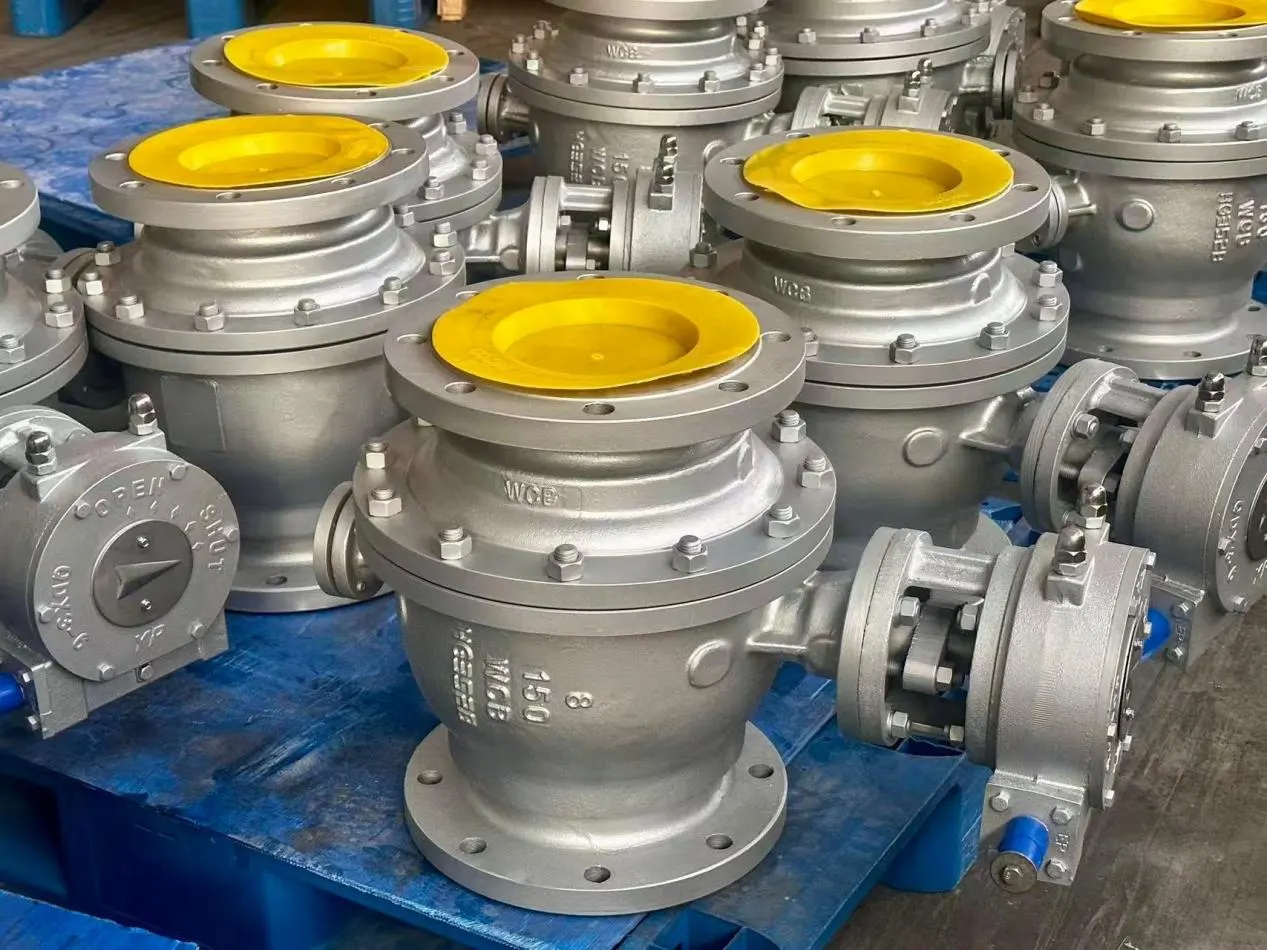

आईएसओ, सीई और एपीआई प्रमाणपत्रों के साथ प्रमाणित वाल्व निर्माता के रूप में, प्रत्येक डब्ल्यूसीबी कार्बन स्टील फिक्स्ड बॉल वाल्व शिपमेंट से पहले पूर्ण फैक्ट्री परीक्षण से गुजरता है, जिसमें हाइड्रोस्टैटिक शेल परीक्षण, सीट सीलिंग परीक्षण और आयामी निरीक्षण शामिल है। नमूना निरीक्षण के बिना भारी शुल्क वाले बड़े आकार के वाल्वों के लिए पूर्ण टुकड़ा परीक्षण लागू किया जाता है। कच्चे माल का सत्यापन, कास्टिंग निरीक्षण, असेंबली पर्यवेक्षण और तैयार वाल्व परीक्षण पूरे उत्पादन वर्कफ़्लो के माध्यम से चलते हैं। निविदा प्रस्तुत करने और साइट स्वीकृति के लिए सामग्री परीक्षण प्रमाणपत्र और निरीक्षण रिपोर्ट प्रदान की जा सकती हैं।

ऑन-साइट कामकाजी परिस्थितियों के अनुसार लचीले कॉन्फ़िगरेशन विकल्प उपलब्ध हैं, जिसमें विभिन्न दबाव ग्रेड, सीलिंग सामग्री संयोजन और कई ऑपरेटिंग मोड शामिल हैं। लचीला MOQ नमूना परीक्षण, छोटे बैच स्टॉक आपूर्ति और बड़ी मात्रा में थोक परियोजना ऑर्डर का समर्थन करता है। Huadu वाल्व समूह के WCB फिक्स्ड बॉल वाल्व विश्व स्तर पर निर्यात किए जाते हैं और दुनिया भर के औद्योगिक ग्राहकों से बार-बार ऑर्डर प्राप्त करते हैं।

वास्तविक विश्व साइट स्थायित्व के लिए सीट और स्टेम सीलिंग कैसे बनाई जाती है?

हम इस फिक्स्ड बॉल वाल्व के लिए स्प्रिंग लोडेड फ्लोटिंग सीट डिज़ाइन का उपयोग करते हैं। आंतरिक स्प्रिंग्स सीट को गेंद की सतह पर दबाए रखते हैं। जब हजारों ऑपरेशनों के बाद मामूली घिसाव होता है, तो स्प्रिंग्स छोटे अंतराल की भरपाई कर सकते हैं, समय के साथ अच्छा सीलिंग प्रदर्शन बनाए रख सकते हैं। एंटी ब्लो आउट स्टेम संरचना मानक सुरक्षा सुविधा के रूप में बनाई गई है। अप्रत्याशित पाइपलाइन दबाव स्पाइक्स के तहत, यह स्टेम को उड़ने से रोकता है। स्टेम गैप के आसपास छोटे भगोड़े उत्सर्जन को रोकने के लिए, स्टेम सीलिंग के लिए मल्टी लेयर ग्रेफाइट पैकिंग लगाई जाती है। ये सीलिंग हिस्से सामान्य सस्ते स्पेयर पार्ट्स नहीं हैं; इन्हें उच्च दबाव और मध्यम तापमान वाली कार्य स्थितियों से मेल खाने के लिए चुना जाता है।
