स्टेनलेस स्टील फिक्स्ड बॉल वाल्व फोर्ज्ड फ़्लैंग्ड बॉल वाल्व

उत्पाद की विशेषताएँ

- ट्रूनियन माउंटेड फिक्स्ड बॉल संरचना, बड़े बोर और उच्च दबाव वाली कामकाजी परिस्थितियों के लिए उपयुक्त।

- सघन सामग्री, उच्च यांत्रिक शक्ति और अच्छे संक्षारण रोधी प्रदर्शन के साथ जाली वाल्व बॉडी।

- पूर्ण पोर्ट डिज़ाइन, छोटा प्रवाह प्रतिरोध, बड़ी प्रवाह क्षमता, पाइपलाइन पिगिंग सफाई के लिए सुविधाजनक।

- स्प्रिंग लोडेड फ्लोटिंग सीट द्विदिशात्मक तंग शट-ऑफ, कम रिसाव दर का एहसास कराती है।

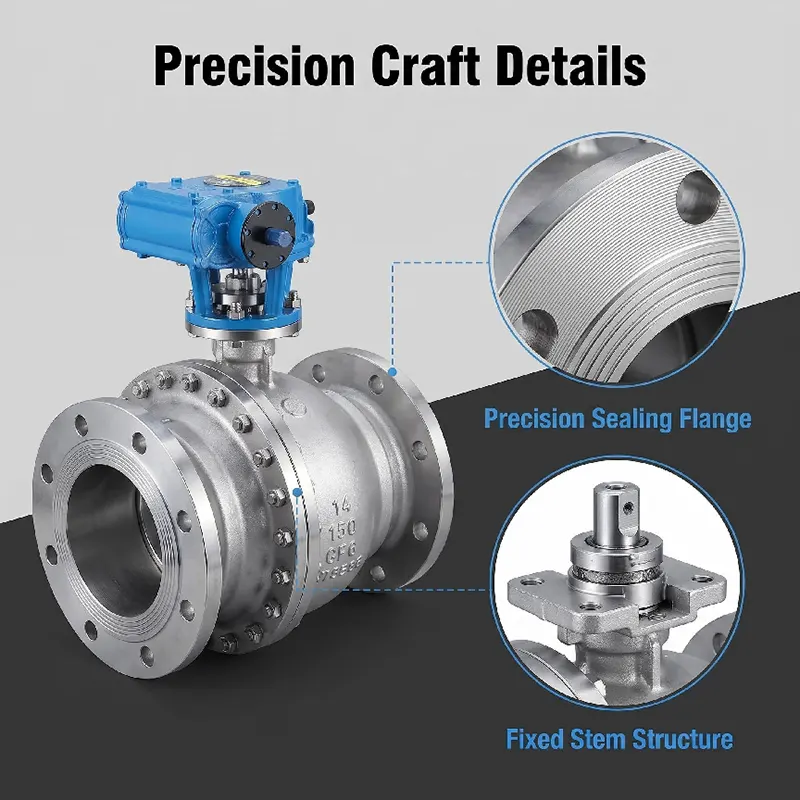

- एंटी-ब्लो आउट स्टेम डिज़ाइन, एपीआई 607 का अनुपालन करते हुए एंटी स्टैटिक और अग्नि सुरक्षित संरचना में निर्मित।

- ऑपरेशन सुरक्षा में सुधार के लिए असामान्य कैविटी ओवरप्रेशर के लिए सेल्फ-रिलीविंग सीट।

- कम ऑपरेटिंग टॉर्क, लंबी अवधि की स्थिर सेवा के लिए बार-बार खुलने-बंद होने के चक्र का समर्थन करता है।

प्रमुख गुण

उत्पाद संरचना

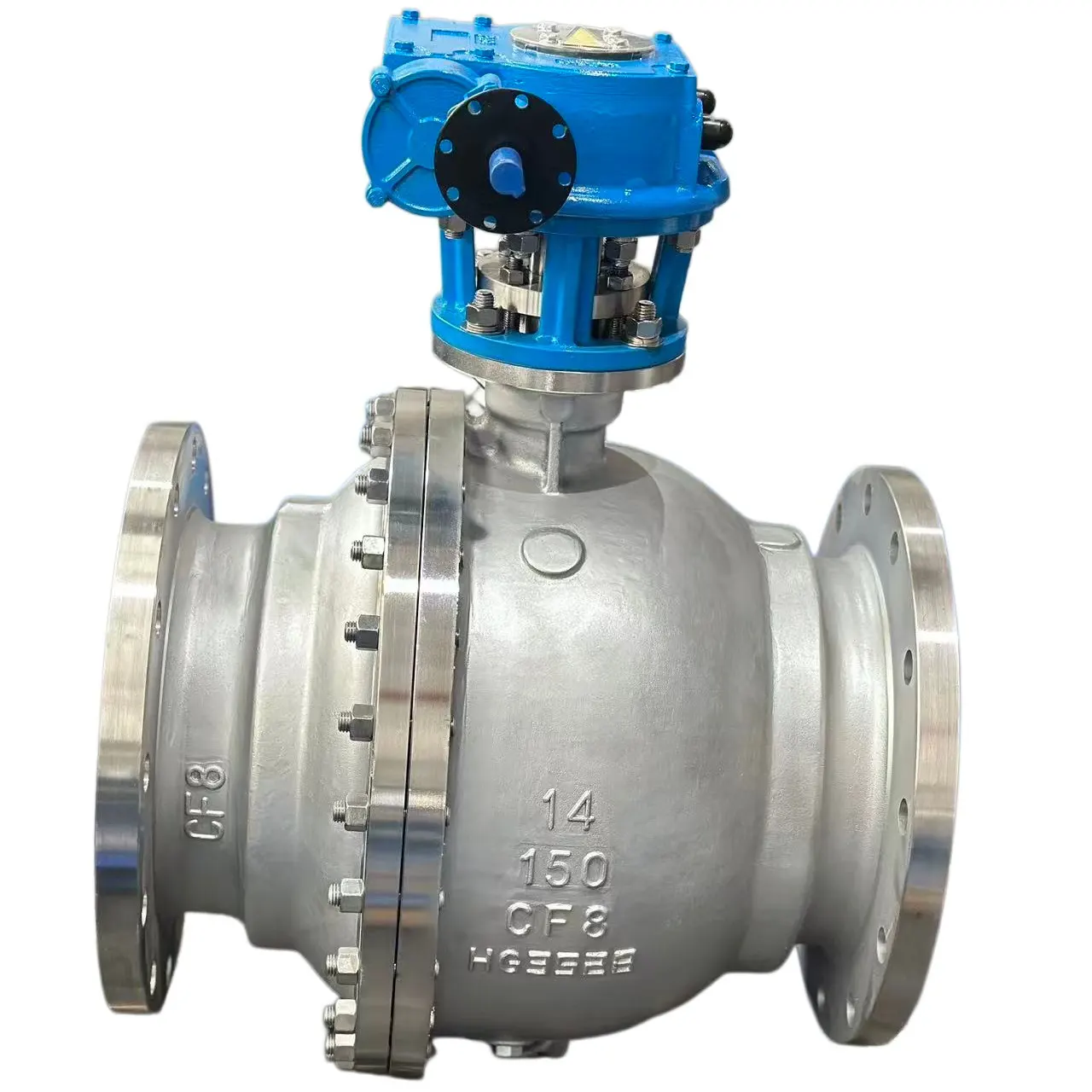

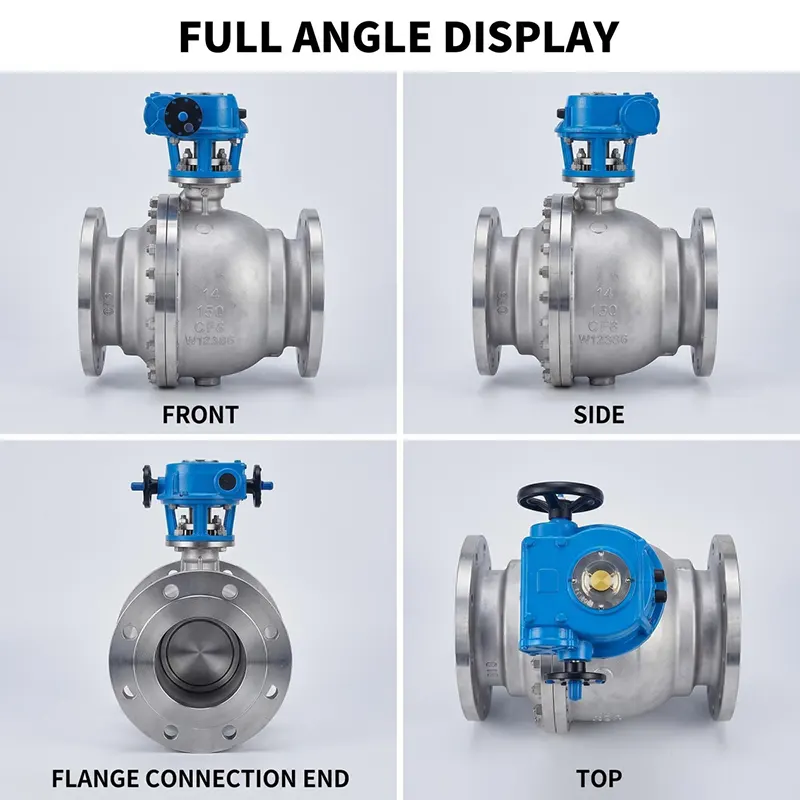

यह एक स्टेनलेस स्टील फिक्स्ड बॉल वाल्व फोर्ज्ड फ़्लैंग्ड बॉल वाल्व है। गेंद को सीट बल द्वारा तैरने के बजाय ऊपरी और निचले ट्रूनियन शाफ्ट द्वारा समर्थित किया जाता है। मुख्य घटकों में फोर्ज्ड वाल्व बॉडी, बोनट, फिक्स्ड बॉल, ऊपरी और निचले ट्रूनियन शाफ्ट, स्प्रिंग प्रीलोडेड फ्लोटिंग सीटें, एंटी-ब्लो आउट स्टेम, फ्लैंज कनेक्शन एंड और एक्चुएटर्स के लिए आईएसओ 5211 टॉप माउंटिंग पैड शामिल हैं। अनुरोध पर डबल ब्लॉक और ब्लीड फ़ंक्शन प्रदान किया जा सकता है। निकला हुआ किनारा चेहरा विकल्प: आरएफ, आरटीजे।

- वाल्व बॉडी / बोनट: जाली स्टेनलेस स्टील A182 F304 / A182 F316L

- गेंद: जालीदार स्टेनलेस स्टील, हार्ड-क्रोमियम प्लेटेड या स्टेलाइट हार्ड-फेस

- तना: A182 F316 स्टेनलेस स्टील

- सीट सील: सॉफ्ट-सील के लिए PTFE / RPTFE; मेटल हार्ड-सील के लिए स्टेलाइट 6 हार्ड-अलॉय

- गैस्केट और ओ रिंग: एफकेएम, पीटीएफई, विभिन्न तापमान मीडिया के लिए अनुकूलित

- बोल्ट: B8 / B8M स्टेनलेस स्टील बोल्ट

दबाव एवं तापमान सीमा

-प्रेशर क्लास: पीएन16-पीएन100, क्लास150-क्लास2500

-कार्य तापमान:

•सॉफ्ट-सील संस्करण:-29℃ ~ +200℃

•मेटल हार्ड-सील संस्करण: -29℃ ~ +425℃

-परीक्षण मानक: एपीआई 598, शेल परीक्षण 1.5 गुना रेटेड दबाव; सीट परीक्षण 1.1 गुना रेटेड दबाव

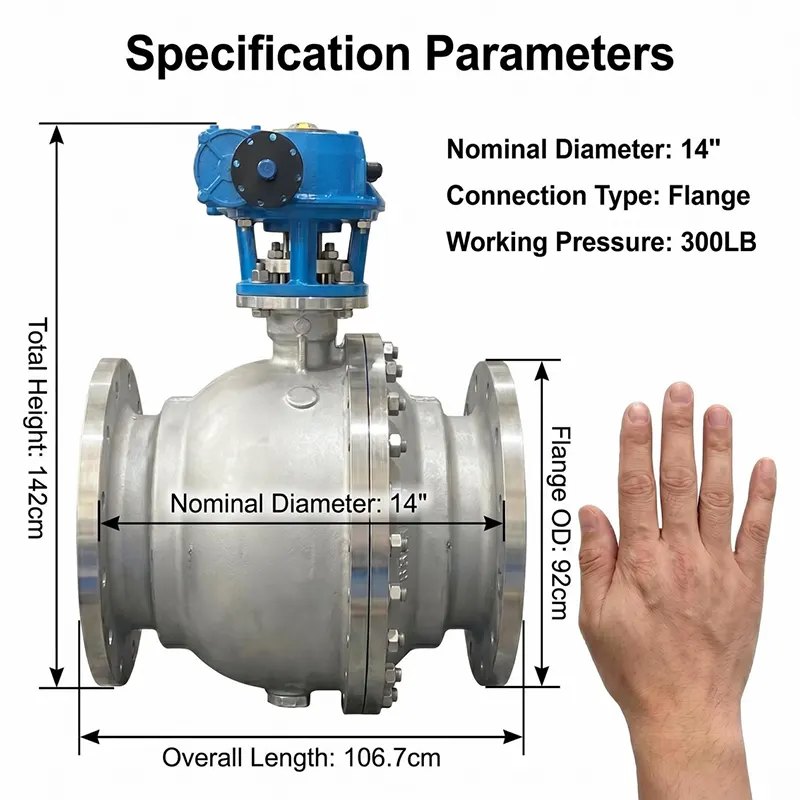

-आकार सीमा: DN50-DN600 (NPS2"-NPS24")

ऑपरेशन के प्रकार

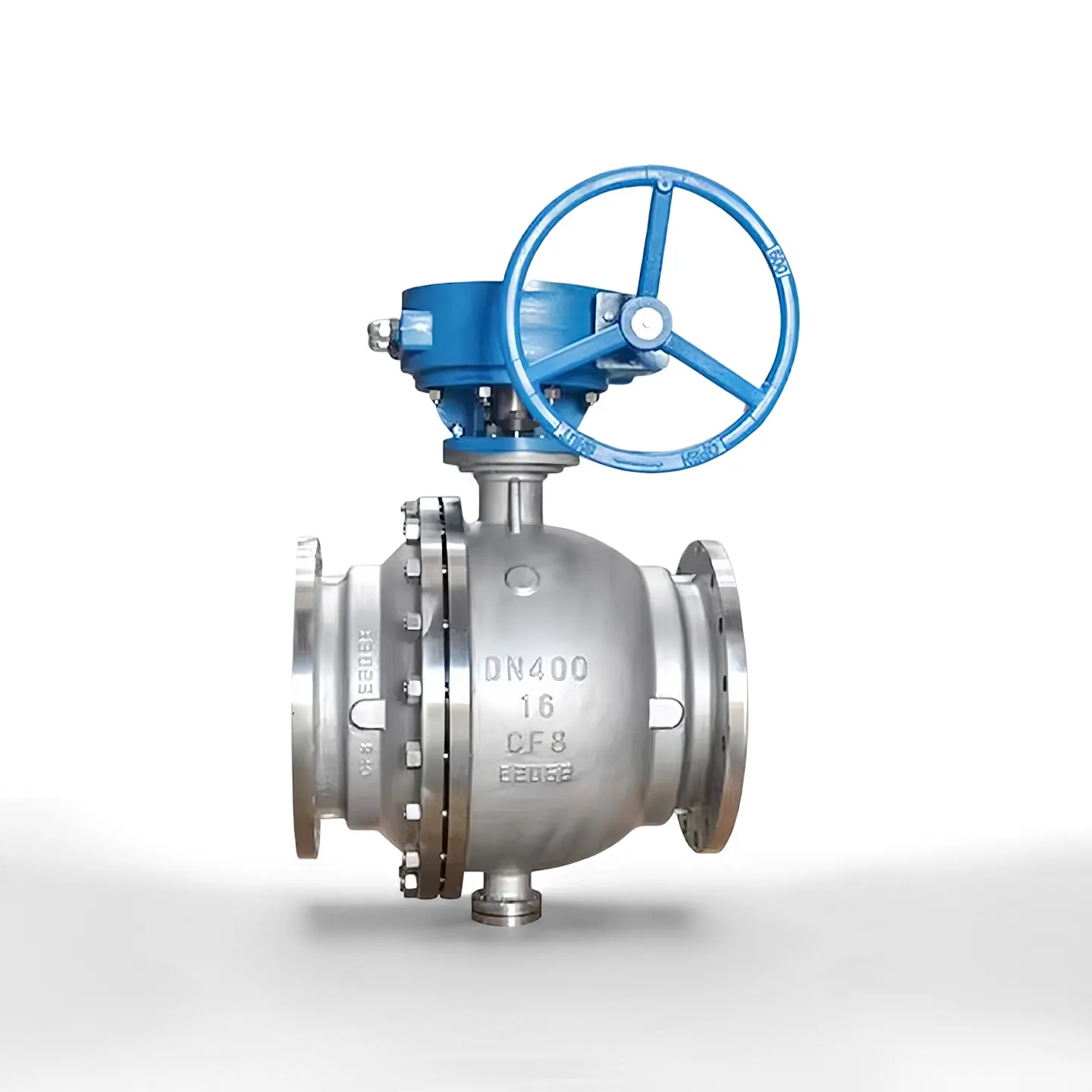

-मैनुअल: बड़े टॉर्क की आवश्यकता के लिए वर्म गियर ऑपरेटर

-न्यूमेटिक: सिंगल एक्टिंग/डबल एक्टिंग न्यूमेटिक एक्चुएटर, लिमिट स्विच और सोलनॉइड वाल्व के साथ

-इलेक्ट्रिक: रिमोट स्वचालित नियंत्रण के लिए ऑन-ऑफ प्रकार या मॉड्यूलेटिंग इलेक्ट्रिक एक्चुएटर

-हाइड्रोलिक/इलेक्ट्रो हाइड्रोलिक एक्चुएशन विशेष अनुरोध पर उपलब्ध है

सभी एक्चुएटर्स ISO 5211 माउंटिंग प्लेटफॉर्म पर फिट होते हैं।

अनुप्रयोग

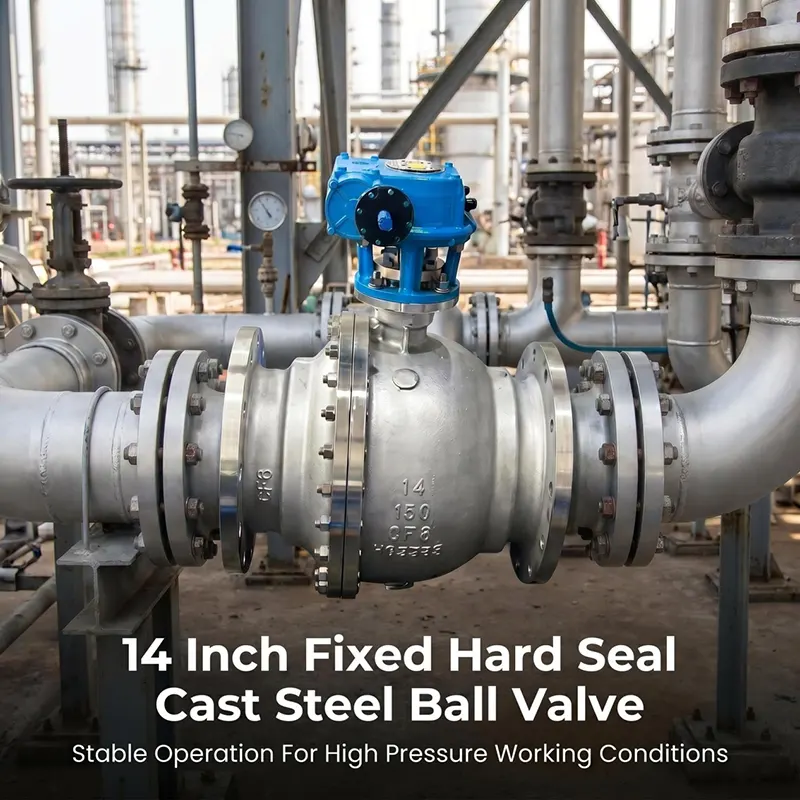

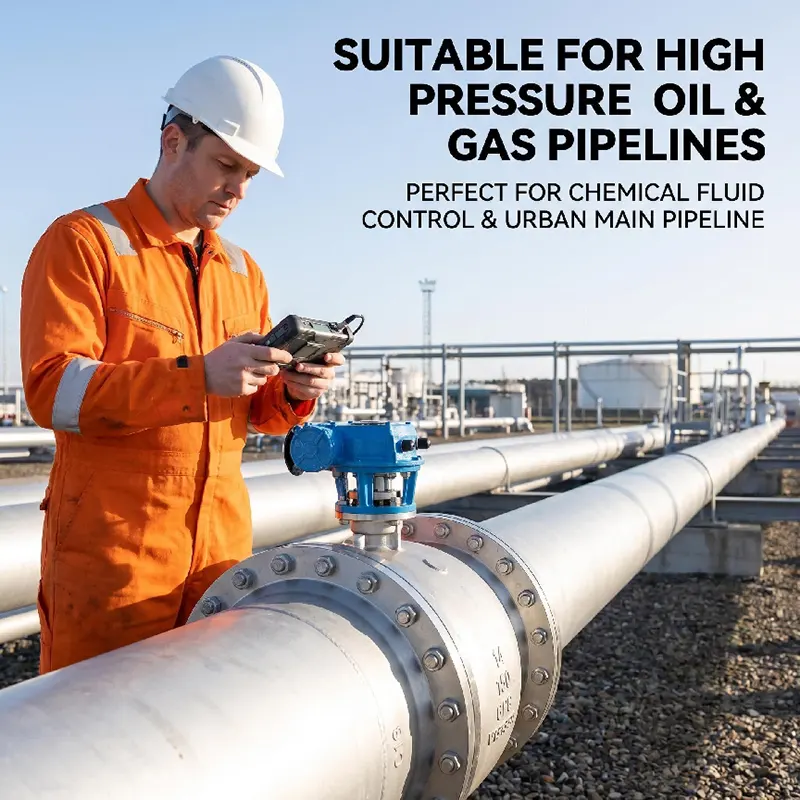

तरल, गैस और संक्षारक माध्यम के लिए ऑन-ऑफ और आइसोलेशन सेवा के लिए व्यापक रूप से अपनाया गया। मुख्य रूप से तेल और गैस लंबी दूरी की पाइपलाइनों, पेट्रोकेमिकल संयंत्रों, रासायनिक प्रसंस्करण, बिजली उत्पादन, जल उपचार, एलएनजी और अन्य भारी शुल्क औद्योगिक परियोजनाओं में उपयोग किया जाता है।

हमारा स्टेनलेस स्टील फिक्स्ड बॉल वाल्व फोर्ज्ड फ़्लैंग्ड बॉल वाल्व क्यों चुनें?

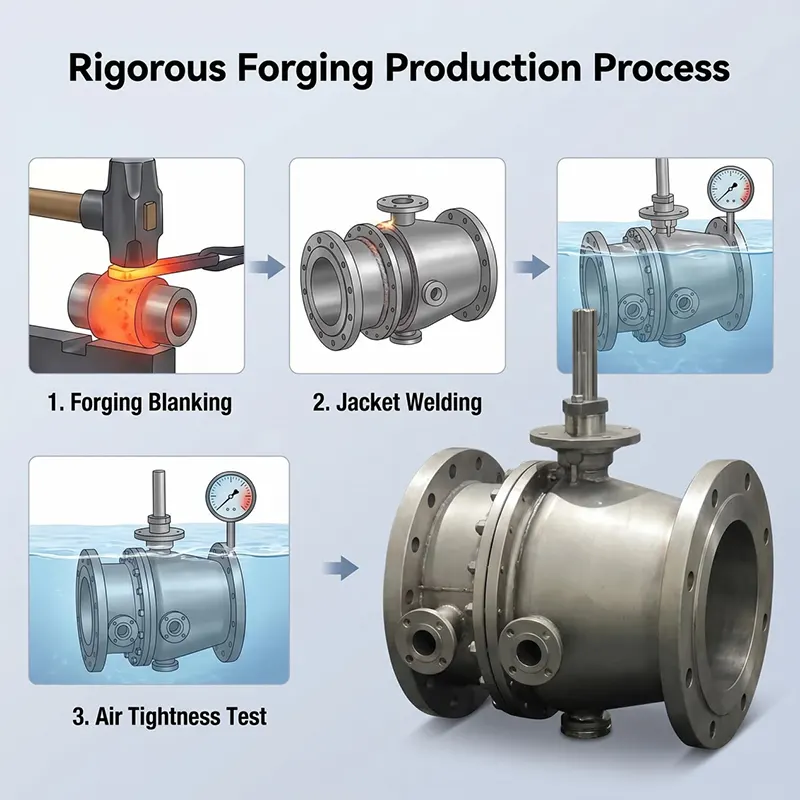

1. पूर्ण फोर्जिंग प्रक्रिया अपनाएं, आंतरिक सामग्री कास्टिंग छिद्रण दोष के बिना कॉम्पैक्ट, उच्च दबाव हेवी ड्यूटी पाइपलाइन में फिट।

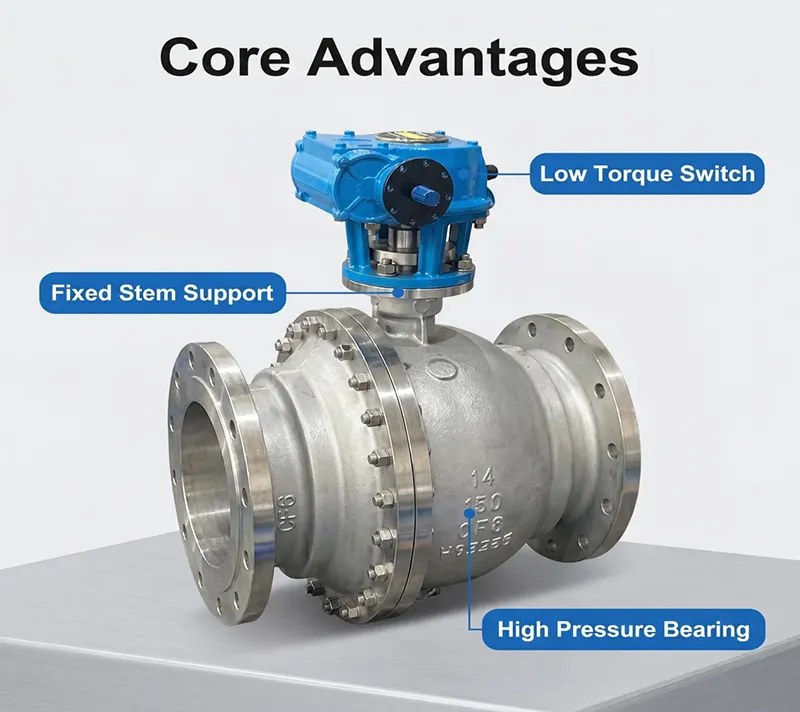

2. ट्रूनियन फिक्स्ड बॉल डिज़ाइन बड़े आकार के उच्च दबाव वाली कार्यशील स्थिति के लिए ऑपरेटिंग टॉर्क को काफी कम कर देता है।

3. सख्त सामग्री आने वाले निरीक्षण, प्रत्येक वाल्व डिलीवरी से पहले पूर्ण हाइड्रोस्टैटिक और गैस सीट रिसाव परीक्षण पास करता है।

4. विभिन्न तापमान और मध्यम मांगों से मेल खाने के लिए सॉफ्ट-सील और मेटल हार्ड-सील दो संस्करणों का समर्थन करें।

5. हम आपके प्रोजेक्ट के लिए संपूर्ण तकनीकी सहायता, ड्राइंग समीक्षा और बिक्री के बाद मार्गदर्शन प्रदान करते हैं।

क्रय गाइड

पूछताछ भेजते समय कृपया नीचे दी गई जानकारी प्रदान करें:

1. नाममात्र आकार और दबाव वर्ग

2. कार्य माध्यम, वास्तविक कार्य तापमान

3. सील प्रकार: मुलायम सील या धातु कठोर सील

4. ऑपरेशन प्रकार (वर्म गियर / वायवीय / इलेक्ट्रिक आदि)

5. निकला हुआ किनारा मानक और निकला हुआ किनारा चेहरा प्रकार (आरएफ / आरटीजे)

6. विशेष आवश्यकता: अग्नि सुरक्षा, डीबीबी फ़ंक्शन, संक्षारण रोधी उपचार आदि।

हमारे इंजीनियर आपकी कामकाजी स्थिति के अनुसार उचित प्रस्ताव पेश करेंगे।

पैकेजिंग एवं शिपिंग

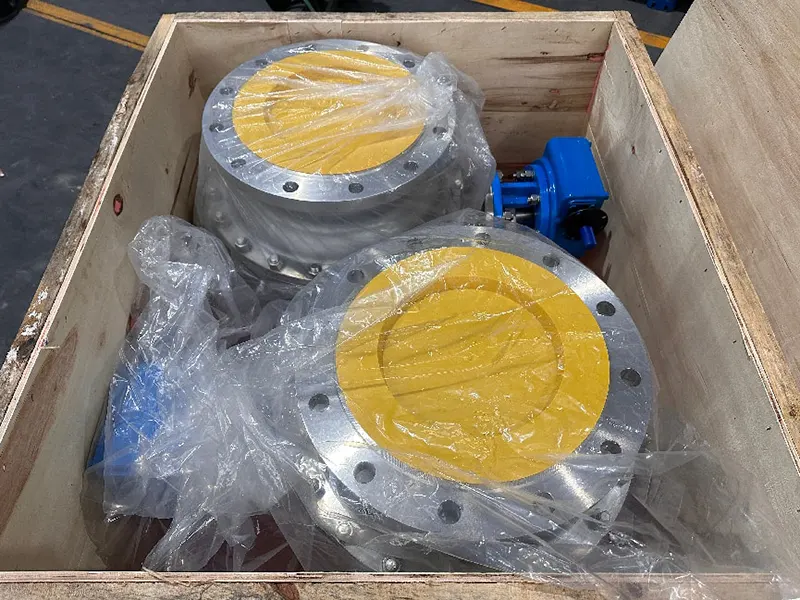

पैकिंग से पहले प्रत्येक वाल्व को साफ और संरक्षित किया जाएगा। आंतरिक गुहा को साफ रखने के लिए वाल्व बंदरगाहों को प्लास्टिक कैप से सील कर दिया जाता है। वाल्वों को समुद्री माल ढुलाई के लिए उपयुक्त ठोस प्लाईवुड बक्सों में पैक किया जाता है। हम EXW,FOB, CIF, DAP और अन्य व्यापार शर्तों का समर्थन करते हैं। माल को निर्दिष्ट बंदरगाह या गोदाम तक पहुंचाया जा सकता है।

OEM और ODM

हम OEM और ODM ऑर्डर स्वीकार करते हैं। हम ग्राहक की ड्राइंग या तकनीकी आवश्यकता के अनुसार बॉडी सामग्री, सील सामग्री, निकला हुआ किनारा मानक, विशेष विस्तार स्टेम, विशेष पेंटिंग और लोगो अंकन को अनुकूलित कर सकते हैं। प्रोजेक्ट ऑर्डर के लिए लचीला MOQ।

निरीक्षण एवं परीक्षण

प्रत्येक वाल्व एपीआई 598 मानक के अनुसार शिपमेंट से पहले पूर्ण रेंज निरीक्षण से गुजरता है।

- कच्चे माल का आने वाला निरीक्षण: सामग्री रासायनिक संरचना और यांत्रिक संपत्ति की जांच, सामग्री ट्रैसेबिलिटी रिकॉर्ड प्रदान किया गया।

- शेल हाइड्रोस्टेटिक परीक्षण: वाल्व बॉडी और बोनट के लिए 1.5 गुना रेटेड दबाव।

- सीट रिसाव परीक्षण: 1.1 गुना रेटेड दबाव, पानी या नाइट्रोजन माध्यम।

- दृश्य निरीक्षण, आयाम जांच, पेंट और सतह खत्म निरीक्षण।

- ग्राहक के अनुरोध पर एसजीएस, बीवी जैसे तीसरे पक्ष संस्थान द्वारा गवाह परीक्षण स्वीकार्य है।

- एमटीसी सामग्री परीक्षण प्रमाणपत्र, हाइड्रो-परीक्षण रिपोर्ट, अनुरूपता प्रमाणपत्र सहित दस्तावेजों का पूरा सेट प्रदान किया जा सकता है।

स्थापना एवं रखरखाव गाइड

- वेल्डिंग स्लैग, रेत और मलबे को साफ करने के लिए स्थापना से पहले पाइपलाइन को अच्छी तरह से साफ करें, सीलिंग फेस को नुकसान से बचाएं।

- वाल्व को सही प्रवाह दिशा में लगाएं, फ्लैंज बोल्ट को क्रॉसवाइज और समान रूप से कसें।

- लंबे समय तक भंडारण या काम करने की स्थिति के लिए वाल्व को आधी खुली स्थिति में न रखें।

- नियमित संचालन के लिए, सील चिपकने से रोकने के लिए समय-समय पर फुल स्ट्रोक ओपनिंग क्लोजिंग चक्र चलाएं।

- नियमित साइट निरीक्षण के दौरान बाहरी रिसाव के लिए फ्लैंज जोड़, स्टेम पैकिंग की जांच करें।

- नियोजित शटडाउन के दौरान घिसे हुए सील भागों को बदलें; अपने कामकाजी माध्यम के लिए मेल खाने वाली सील सामग्री का उपयोग करें।

- यदि एक्चुएटर लगा है, तो नियमित रूप से एक्चुएटर टॉर्क, लिमिट स्विच स्थिति की जांच करें।

बिक्री के बाद सेवा

-वारंटी अवधि: विनिर्माण दोषों के लिए शिपमेंट की तारीख से 12 महीने की वारंटी।

-हम ड्राइंग समीक्षा, पैरामीटर पुष्टिकरण और संचालन मार्गदर्शन सहित तकनीकी सहायता प्रदान करते हैं।

-हमारी इंजीनियरिंग टीम 24 कार्य घंटों के भीतर तकनीकी पूछताछ का जवाब देती है।

-स्पेयर पार्ट्स (सीटें, गास्केट, स्टेम पैकिंग) पुनः ऑर्डर के लिए उपलब्ध हैं।

-बड़े पैमाने पर प्रोजेक्ट ऑर्डर के लिए ऑन-साइट तकनीकी परामर्श की व्यवस्था की जा सकती है।

ध्यान दें: वारंटी गलत स्थापना, गलत संचालन या अनुचित माध्यम स्थिति के कारण होने वाली क्षति को कवर नहीं करती है।

संबंधित अनुशंसित उत्पाद

-फ्लोटिंग बॉल वाल्व (2 पीस/3 पीस स्टेनलेस स्टील बॉल वाल्व)

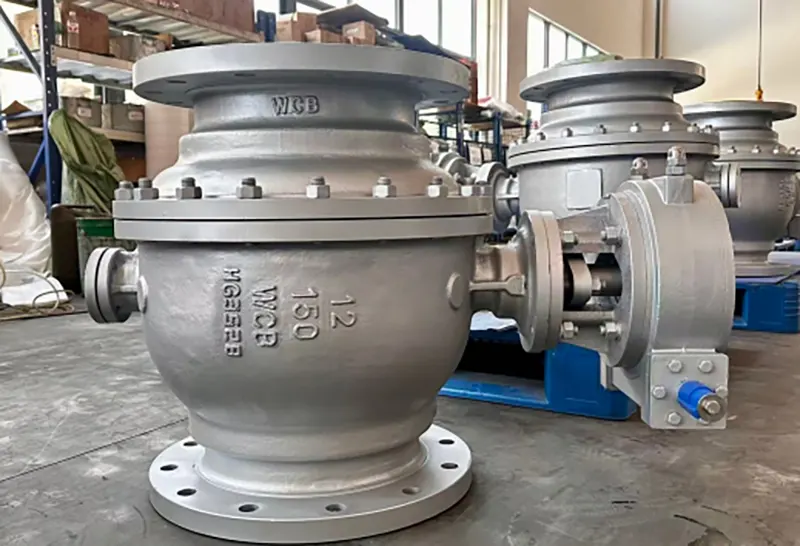

-डब्ल्यूसीबी कार्बन स्टील फिक्स्ड ट्रूनियन बॉल वाल्व

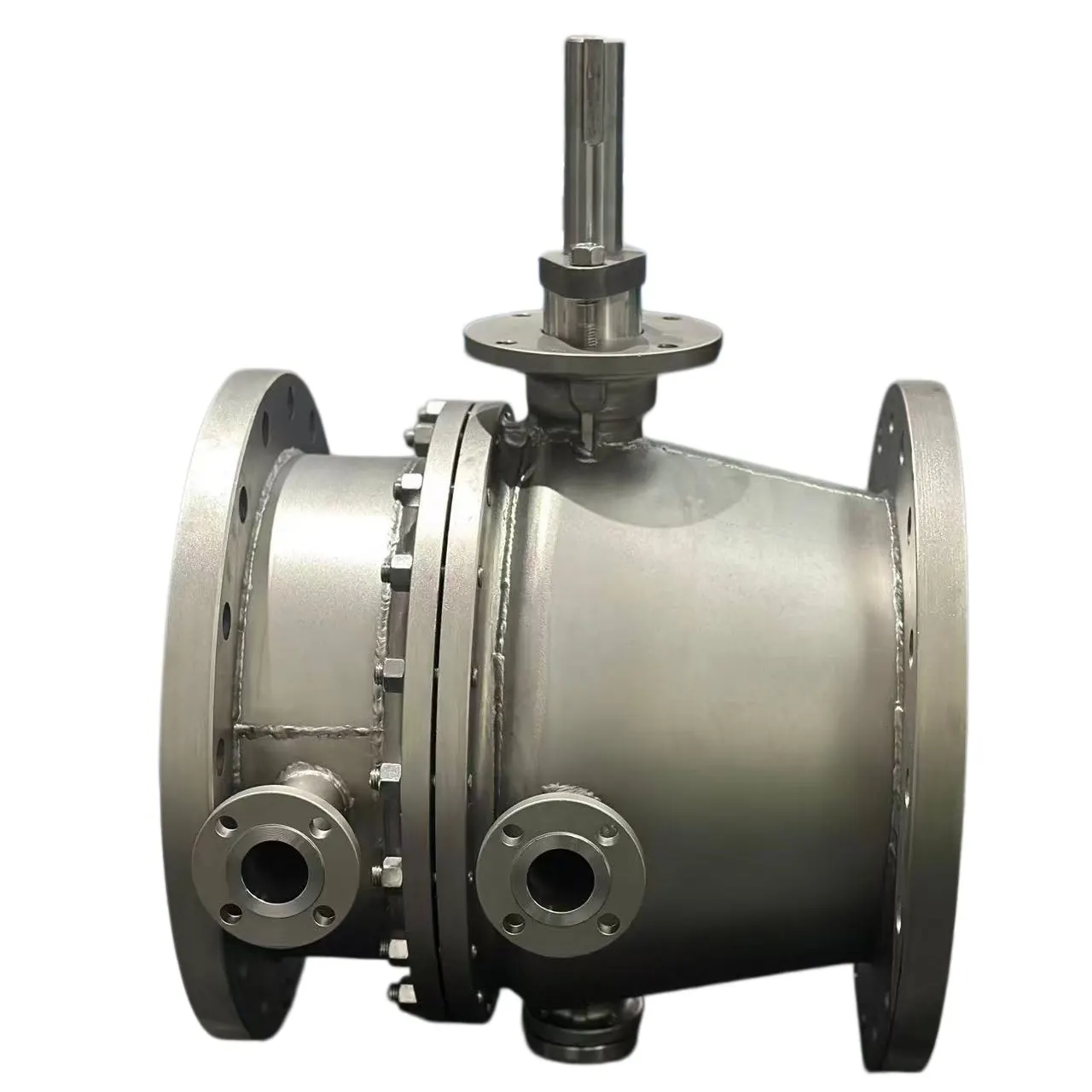

-उच्च चिपचिपापन माध्यम के लिए जैकेट इंसुलेटेड फिक्स्ड बॉल वाल्व

-वायवीय/इलेक्ट्रिक पूर्ण एक्चुएटर सेट के साथ बॉल वाल्व

-उच्च तापमान सेवा के लिए मेटल हार्ड-सील फिक्स्ड बॉल वाल्व

हमारी फैक्ट्री की ताकत

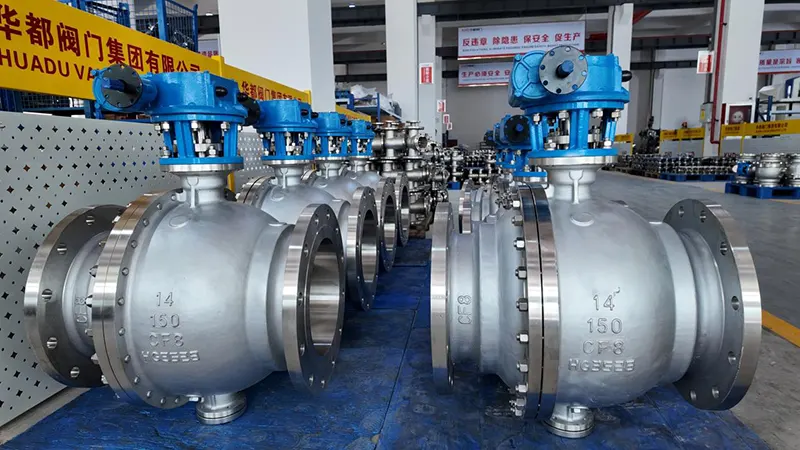

Huadu वाल्व समूह वानजाउ चीन में स्थित है, जो औद्योगिक वाल्व डिजाइन, फोर्जिंग, मशीनिंग और असेंबली में विशिष्ट है। हमारे पास फोर्जिंग वर्कशॉप, सीएनसी मशीनिंग वर्कशॉप, असेंबलिंग वर्कशॉप और स्वतंत्र परीक्षण प्रयोगशाला सहित संपूर्ण उत्पादन लाइनें हैं। सभी महत्वपूर्ण उत्पादन प्रक्रियाएं घर में ही पूरी की जाती हैं, पूरी तरह से आउटसोर्स नहीं की जाती हैं। हमारे पास विदेशी तेल गैस, पेट्रोकेमिकल और जल आपूर्ति परियोजना ऑर्डर के लिए समृद्ध अनुभव है। हमारे उत्पाद दक्षिण पूर्व एशिया, मध्य पूर्व, यूरोप और अन्य क्षेत्रों में निर्यात किए जाते हैं।

पूछताछ के लिए कॉल करें

कृपया हमें आकार, दबाव, माध्यम, तापमान, संचालन प्रकार और विशेष मांगों सहित अपनी विस्तृत कार्य स्थिति आवश्यकताएं भेजें। हमारी तकनीकी टीम शीघ्र ही मूल्यांकन करेगी और आपके लिए औपचारिक कोटेशन तैयार करेगी। नमूना आदेश और बड़े प्रोजेक्ट सहयोग का स्वागत है।
