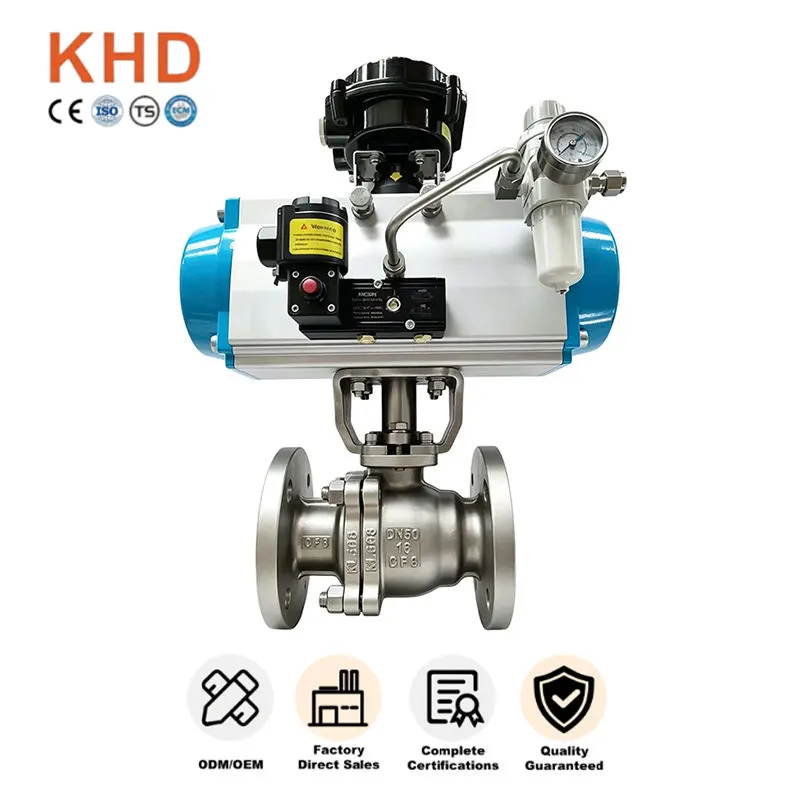

वायवीय स्टेनलेस स्टील निकला हुआ किनारा गेंद वाल्व

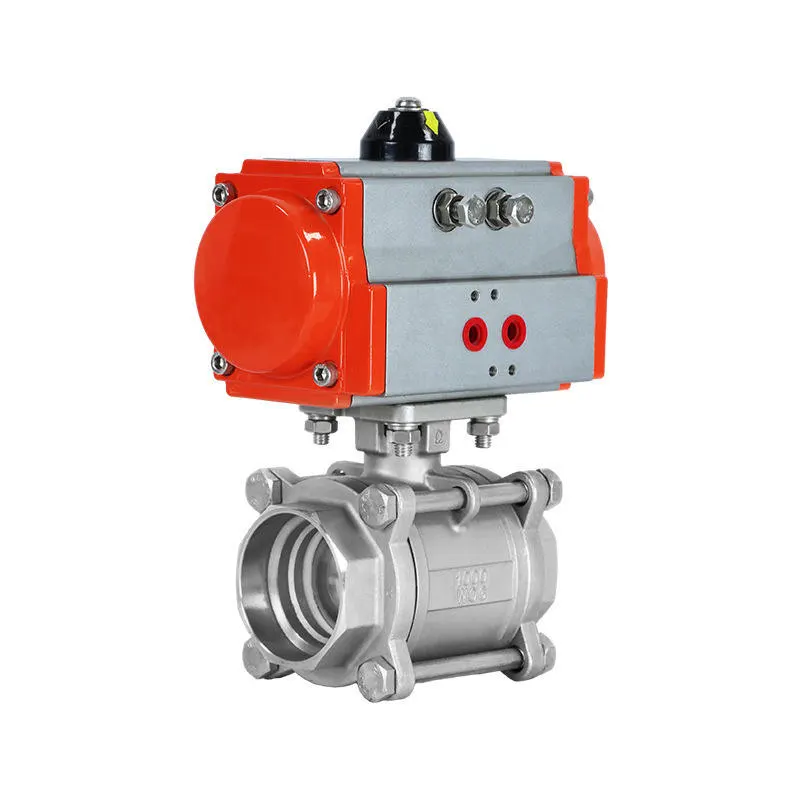

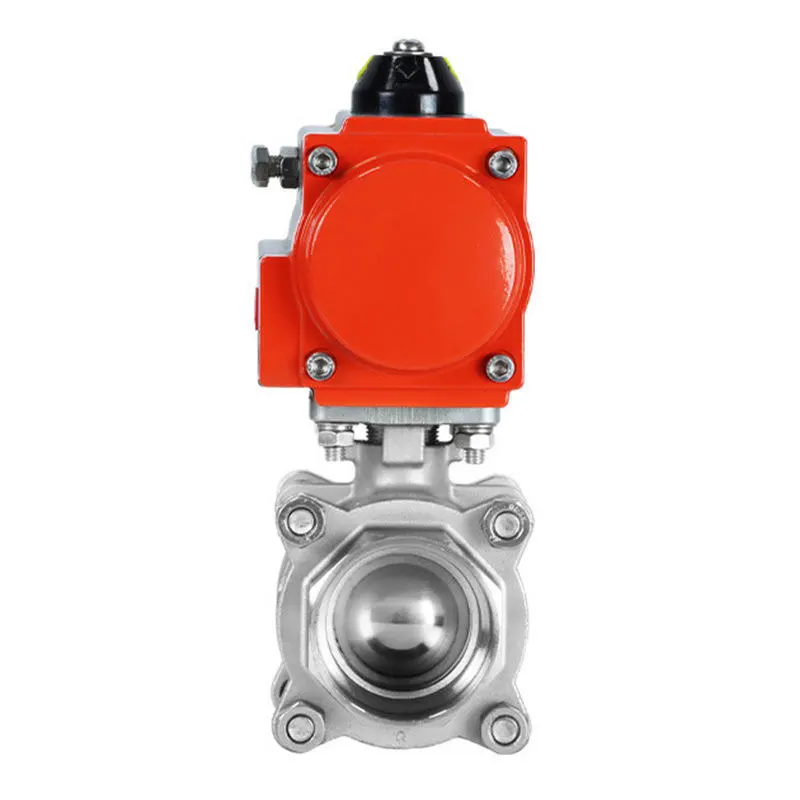

न्यूमेटिक स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व एक स्वचालित औद्योगिक वाल्व है जिसे पाइपलाइन प्रवाह नियंत्रण और शट-ऑफ के लिए डिज़ाइन किया गया है। Huadu वाल्व समूह द्वारा निर्मित, यह SS304 / SS316 स्टेनलेस स्टील सामग्री का उपयोग करता है और स्वचालित औद्योगिक कामकाजी परिस्थितियों के लिए उपयुक्त है।

इसका व्यापक रूप से रासायनिक सहायक पाइपलाइनों, जल उपचार सुविधाओं, तेल गैस प्रसंस्करण लाइनों और स्वचालित उत्पादन प्रणालियों में उपयोग किया जाता है जहां स्वचालित नियंत्रण, संक्षारण प्रतिरोध और परिचालन सुरक्षा महत्वपूर्ण हैं।

वायवीय स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व मांग वाले औद्योगिक वातावरण में स्थिर संचालन और लंबी सेवा जीवन सुनिश्चित करता है।

प्रमुख गुण

कच्चा माल एवं संरचनात्मक लाभ

उच्च गुणवत्ता वाले स्टेनलेस स्टील वाल्व बॉडी

वायवीय स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व वास्तविक SS304 और SS316 स्टेनलेस स्टील सामग्री से बना है, यह सुनिश्चित करते हुए:

-आर्द्र, नमकीन और हल्के संक्षारक मीडिया के लिए बेहतर जंग, ऑक्सीकरण और संक्षारण प्रतिरोध

-दीर्घकालिक सेवा के तहत जंग संचय, पैमाने के गठन और मध्यम संदूषण से बचें

-मानक कास्टिंग और फोर्जिंग तकनीक आंतरिक रेत के छिद्रों और वायु अंतराल दोषों को समाप्त करती है

-ठोस दबाव प्रतिरोधी संरचना, लगातार चलने और बार-बार साइकिल चलाने पर विरूपण रोधी

-अप्रत्याशित विफलता जोखिम को कम करें और अंतिम-उपयोगकर्ता प्रतिस्थापन लागत को कम करें

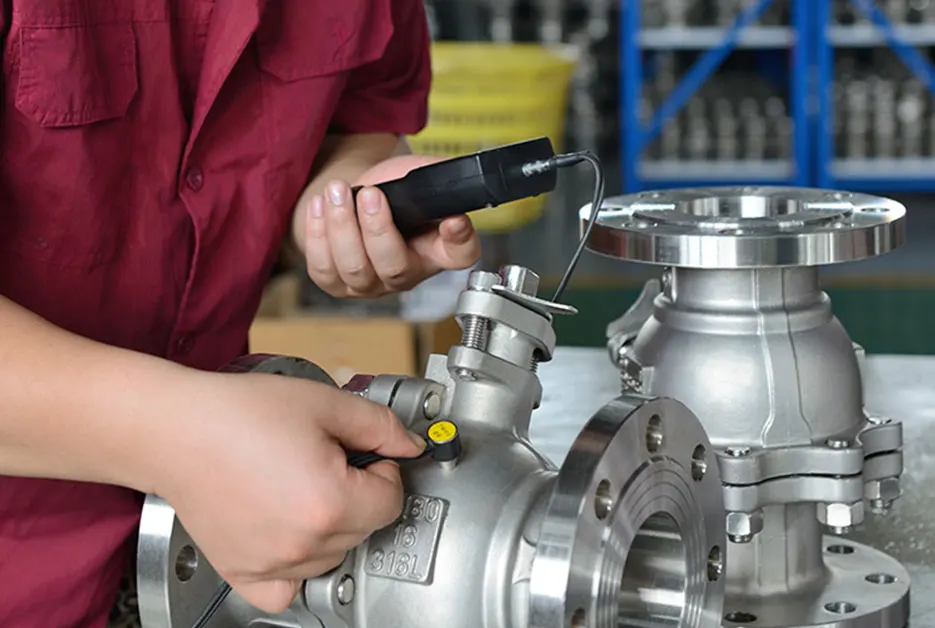

सख्त सामग्री निरीक्षण

यह सुनिश्चित करने के लिए कच्चे माल के प्रत्येक बैच का परीक्षण किया जाता है:

-SS304/SS316 ग्रेड के लिए सटीक रासायनिक संरचना

-कोई पुनर्चक्रित या घटिया सामग्री नहीं

-कठोर क्षेत्र की स्थितियों के लिए स्थिर यांत्रिक प्रदर्शन

वायवीय एक्चुएटर ड्राइव लाभ

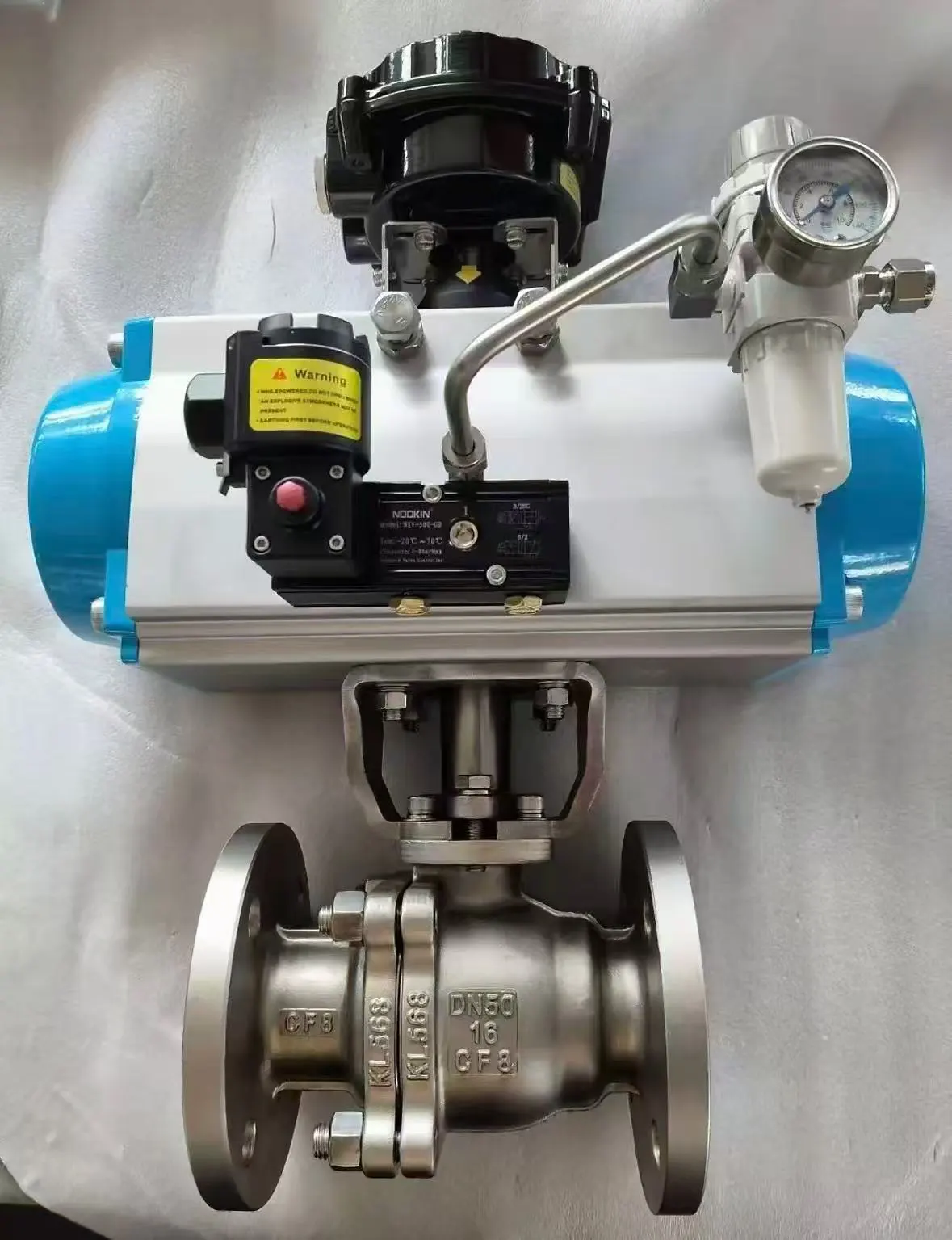

न्यूमेटिक स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व प्रीमियम न्यूमेटिक एक्चुएटर से सुसज्जित है, जो इन मुख्य गुणों को लाता है:

-हवा संचालित 90-डिग्री ऑन-ऑफ कार्रवाई, कोई मैन्युअल ऑपरेशन की आवश्यकता नहीं है

-रिमोट स्वचालित नियंत्रण के लिए सोलनॉइड वाल्व, सीमा स्विच और पीएलसी कनेक्शन का समर्थन करें

- मैनुअल सुरक्षा खतरों से बचने के लिए उच्च ऊंचाई, संलग्न कार्यशाला और उच्च जोखिम वाले रासायनिक साइटों के लिए उपयुक्त

- संवेदनशील और स्थिर स्विचिंग प्रदर्शन, स्वचालित उत्पादन लाइनों के लगातार ऑन-ऑफ चक्रों के लिए अनुकूलित

मानक निकला हुआ किनारा कनेक्शन लाभ

मानक औद्योगिक निकला हुआ किनारा कनेक्शन प्रदान करता है:

-भारी शुल्क पाइपलाइनों के लिए मजबूत फिक्सिंग, उत्कृष्ट मजबूती और मजबूत दबाव वहन क्षमता

-साइट पर स्थापना के दौरान मानक पाइप फ्लैंज के साथ आसान संरेखण और संयोजन

-पाइपलाइन के बाद के ओवरहाल में सुविधाजनक डिसएसेम्बली, निरीक्षण और रखरखाव

-पूर्ण बोर आंतरिक डिज़ाइन प्रवाह प्रतिरोध को कम करता है, दबाव हानि को कम करता है और सुचारू माध्यम संचरण की गारंटी देता है

- मुख्यधारा के अंतरराष्ट्रीय औद्योगिक पाइपिंग मानकों के साथ पूरी तरह से संगत

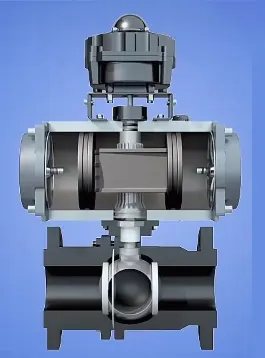

अनुकूलित व्यावसायिक सीलिंग संरचना

इस वायवीय फ़्लैंग्ड बॉल वाल्व का अनुकूलित सीलिंग विवरण वितरित:

-स्वयं चिकनाई और कम घर्षण संपत्ति के साथ उच्च ग्रेड पीटीएफई सीट, बॉल कोर को खरोंच किए बिना चिकनी स्विचिंग

-रेटेड दबाव के तहत बेहतर सीलिंग प्रभाव, लंबे समय के संचालन से मामूली टूट-फूट की भरपाई

-मल्टी लेयर पैकिंग के साथ एंटी ब्लोआउट स्टेम डिज़ाइन, स्टेम इजेक्शन और छोटे बाहरी रिसाव को रोकता है

- पॉलिश फ्लोटिंग बॉल कोर तरल और गैस के लिए विश्वसनीय द्वि-दिशात्मक तंग शट-ऑफ के लिए सीटों के साथ सटीक फिटिंग का एहसास कराता है

वैकल्पिक एक्चुएटर सुरक्षा मोड

एकाधिक एक्चुएटर विकल्प विभिन्न साइट सुरक्षा आवश्यकताओं को पूरा करते हैं:

- डबल अभिनय वायवीय एक्ट्यूएटर: सामान्य स्वचालित नियंत्रण के लिए तेज़ और संतुलित उद्घाटन समापन

- स्प्रिंग रिटर्न न्यूमेटिक एक्चुएटर: वायु आपूर्ति विफलता पर पूर्ण-खुली / पूर्ण-बंद स्थिति में स्वचालित रीसेट, मध्यम अतिप्रवाह और रासायनिक और तेल गैस लाइनों के लिए उपकरण क्षति को रोकता है

- हार्ड एनोडाइज्ड एल्यूमीनियम एक्चुएटर हाउसिंग, हल्के, धूल भरे और आर्द्र कार्यशाला वातावरण के लिए प्रतिरोधी

- सोलनॉइड वाल्व, लिमिट स्विच और पोजिशनर्स के साथ आसान मिलान के लिए आईएसओ 5211 मानक माउंटिंग पैड

तकनीकी निर्देश

मानक पैरामीटर

आकार: DN15-DN200 (नियमित स्टॉक)

दबाव रेटिंग: PN16 / PN25 / PN40/PN64/PN100

सामग्री: SS304, SS316 स्टेनलेस स्टील

प्रकार: वायवीय स्टेनलेस स्टील निकला हुआ किनारा गेंद वाल्व

तापमान रेंज:-20°C ~ 180°C (सीट सामग्री के आधार पर)

विनिर्माण प्रक्रिया

वायवीय स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व का उत्पादन इसके माध्यम से किया जाता है:

- मानक स्टेनलेस स्टील कास्टिंग और फोर्जिंग

- स्थिर सामग्री संपत्ति के लिए ताप उपचार

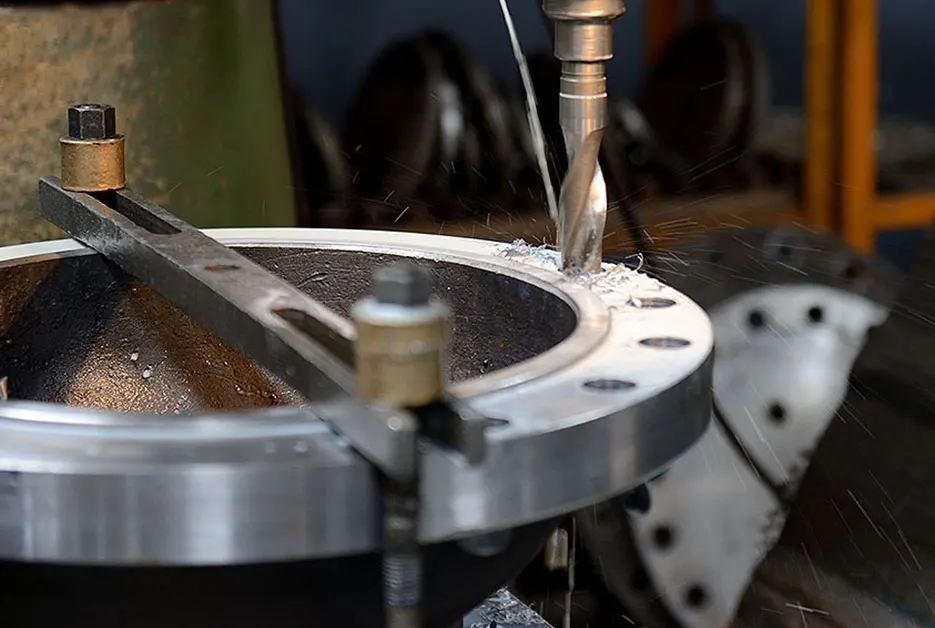

- सतहों और निकला हुआ किनारा सिरों को सील करने के लिए सीएनसी परिशुद्धता मशीनिंग

- एंटी-ब्लोआउट स्टेम और मैच्ड न्यूमेटिक एक्चुएटर के साथ पूर्ण असेंबली

प्रदर्शन सुविधाएँ

- उत्कृष्ट जंग रोधी और संक्षारण रोधी प्रदर्शन

- कम प्रवाह प्रतिरोध के लिए पूर्ण बोर डिजाइन

- तरल और गैस मीडिया के लिए द्वि-दिशात्मक तंग शट-ऑफ

- असफल सुरक्षित सुरक्षा के लिए एकाधिक एक्चुएटर सुरक्षा विकल्प

- अचानक प्रवाह परिवर्तन के कारण होने वाले दबाव के झटके और पानी के हथौड़े के प्रभाव का विरोध करें

- स्वचालित पाइपलाइन शट-ऑफ और प्रवाह-नियंत्रण सेवा के लिए डिज़ाइन किया गया

अनुप्रयोग क्षेत्र

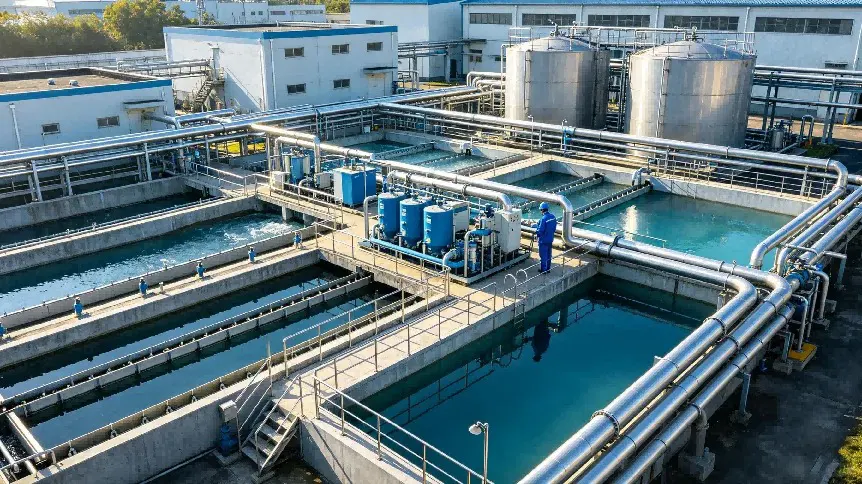

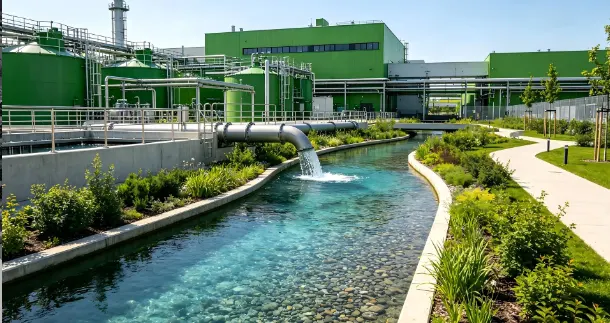

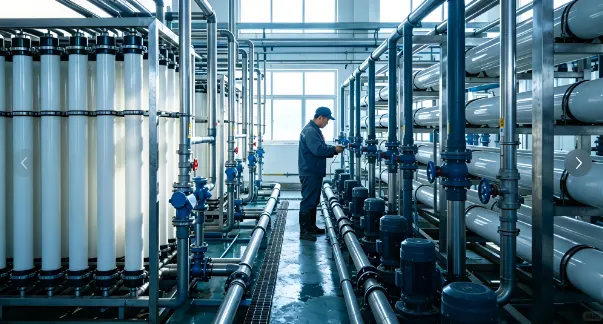

जल उपचार उद्योग

वायवीय स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व का व्यापक रूप से उपयोग किया जाता है:

- स्वचालित नगरपालिका जल उपचार सुविधाएं

-परिसंचारी जल स्वचालित नियंत्रण पाइपलाइन

- अपशिष्ट जल प्रसंस्करण सहायक प्रणालियाँ

- जल आपूर्ति स्वचालित वाल्व समूह

रसायन एवं तेल गैस उद्योग

- रासायनिक स्वचालित प्रक्रिया पाइपलाइन

- हल्के संक्षारक द्रव नियंत्रण लूप

- तेल गैस प्रसंस्करण स्वचालित पाइपिंग

- उच्च जोखिम वाले क्षेत्र, मैन्युअल संचालन के लिए असुविधाजनक

सामान्य औद्योगिक उपयोग

- स्वचालित उत्पादन लाइन पाइपलाइन नियंत्रण

- संलग्न कार्यशाला और उच्च ऊंचाई वाली पाइपिंग प्रणालियाँ

- नई स्वचालित पाइपलाइन निर्माण और पुरानी साइट उपकरण नवीकरण

गुणवत्ता एवं परियोजना खरीद सहायता

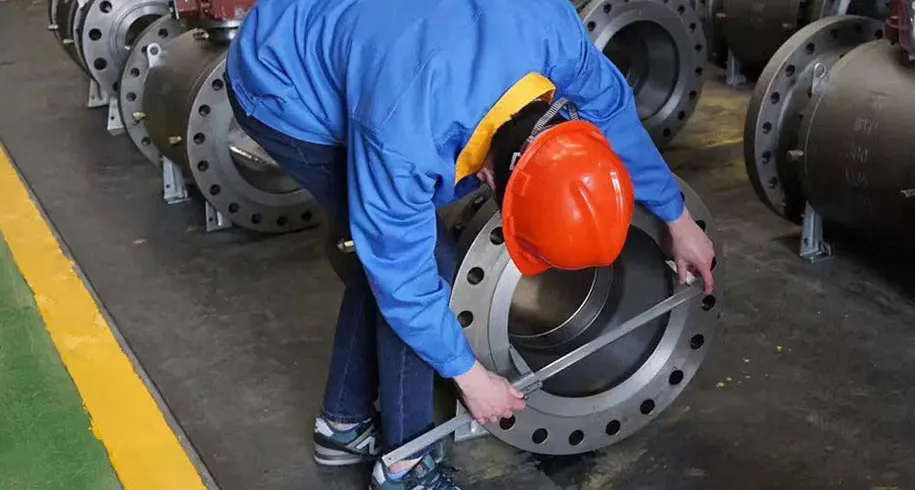

सीई, आईएसओ और एपीआई प्रमाणन रखने वाले एक पेशेवर औद्योगिक वाल्व निर्माता के रूप में, प्रत्येक वायवीय स्टेनलेस स्टील फ्लैंग्ड बॉल वाल्व दबाव प्रतिरोध परीक्षण, वायु जकड़न सीलिंग परीक्षण और उपस्थिति निरीक्षण सहित सख्त फैक्ट्री परीक्षणों से गुजरता है। हमारी संपूर्ण गुणवत्ता नियंत्रण प्रणाली में कच्चे माल की स्क्रीनिंग, सटीक मशीनिंग, पेशेवर असेंबली और तैयार उत्पाद परीक्षण शामिल हैं। विदेशी परियोजना समीक्षा, बोली और साइट स्वीकृति के लिए सामग्री परीक्षण रिपोर्ट और निरीक्षण दस्तावेज़ प्रदान किए जा सकते हैं।

हम साइट के कामकाजी तापमान, मध्यम विशेषताओं और पाइपिंग मानकों के अनुसार व्यावहारिक OEM और ODM अनुकूलन सेवाओं का समर्थन करते हैं। अनुकूलन योग्य वस्तुओं में वाल्व सामग्री, दबाव वर्ग, सीलिंग सामग्री और एक्चुएटर कॉन्फ़िगरेशन शामिल हैं। लचीला MOQ छोटे बैच के नमूना ऑर्डर और बड़े पैमाने पर इंजीनियरिंग थोक खरीद का समर्थन करता है। हमारे वायवीय स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व वैश्विक बाजारों में निर्यात किए जाते हैं, जिससे दुनिया भर के ग्राहकों से लगातार मान्यता और दीर्घकालिक सहयोग मिलता है।
