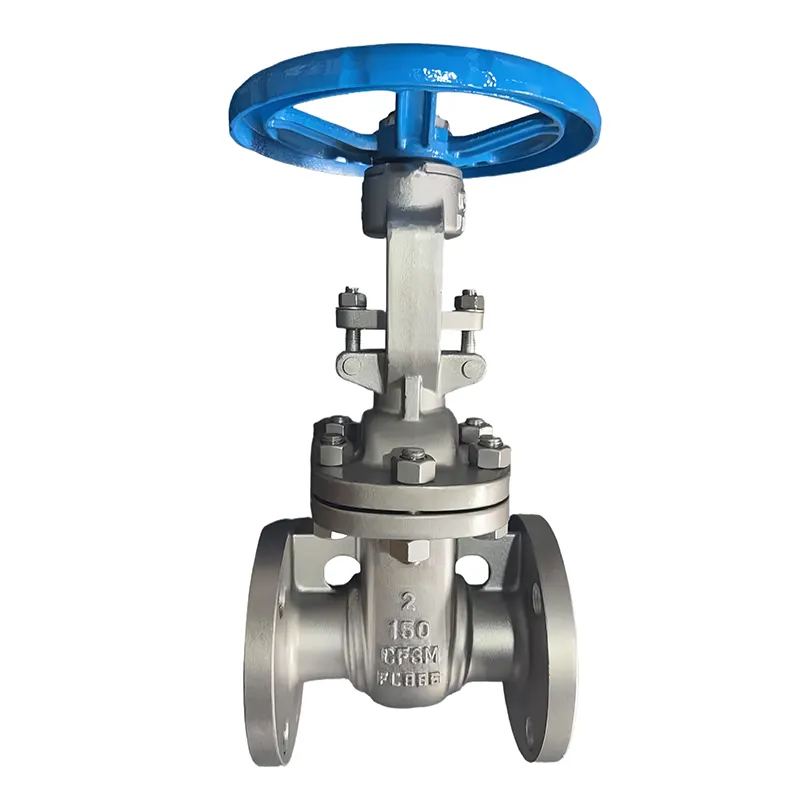

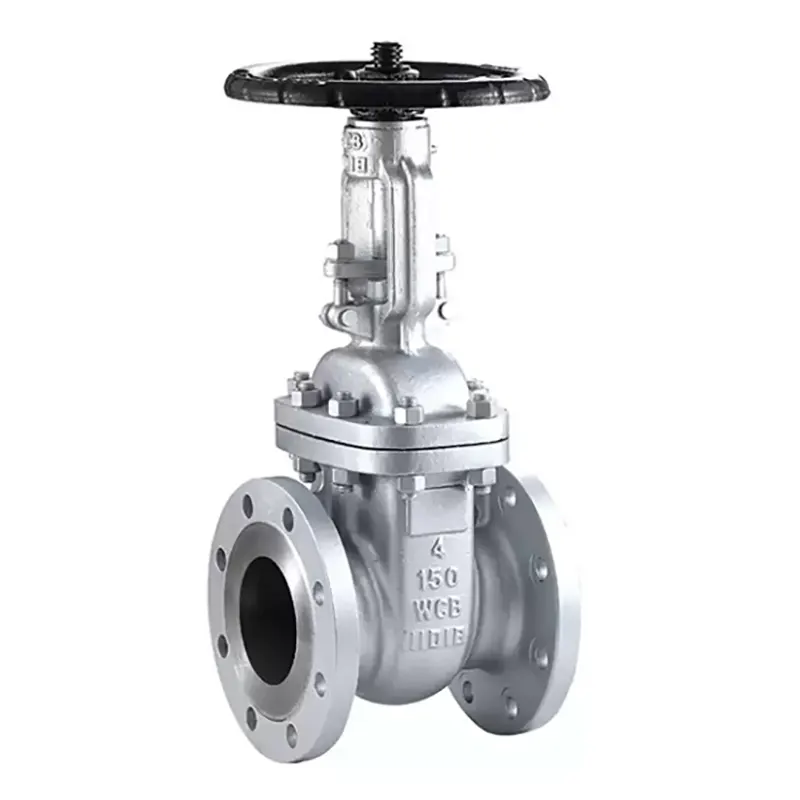

उच्च दबाव गेट वाल्व

हम आईएसओ और एपीआई क्रेडेंशियल्स के साथ एक प्रमाणित वाल्व निर्माता हैं, जो सटीक उत्पादन लाइनों और एपीआई 598 हाइड्रोस्टैटिक परीक्षणों सहित सख्त पूर्ण-श्रेणी क्यूसी से सुसज्जित हैं। परीक्षण और थोक ऑर्डर के लिए लचीले MOQ के साथ OEM और ODM अनुकूलन उपलब्ध हैं। हमारे हेवी-ड्यूटी हाई-प्रेशर गेट वाल्व विश्व स्तर पर भेजे जाते हैं और इंजीनियरिंग ग्राहकों द्वारा अत्यधिक प्रशंसा की जाती है।

ये उच्च दबाव वाले गेट वाल्व किस प्रकार के कार्य परिदृश्यों के अनुकूल हो सकते हैं?

वे उच्च दबाव वाली पाइपलाइनों के लिए फुल-बोर आइसोलेशन कट-ऑफ उपकरण के रूप में कार्य करते हैं, जिनका उपयोग बड़े पैमाने पर तेल और गैस परिवहन, थर्मल पावर प्लांट, रासायनिक रिफाइनरियों और उच्च तापमान वाली भाप लाइनों में किया जाता है। वे पाइपलाइन रखरखाव और आपातकालीन शट-ऑफ के लिए प्रवाह को पूरी तरह से खोलते हैं या पूरी तरह से बंद करते हैं।

प्रमुख गुण

क्या इस प्रकार का गेट वाल्व थ्रॉटलिंग या दबाव समायोजन कार्य के लिए उपयुक्त है?

कदापि नहीं। ये गेट वाल्व पूरी तरह से ऑन-ऑफ आइसोलेशन के लिए डिज़ाइन किए गए हैं। वाल्व को आंशिक रूप से खोलने से तेजी से बहने वाले माध्यम से हार्ड-अलॉय वेज सीलिंग सतह का गंभीर क्षरण होगा, जिसके परिणामस्वरूप स्थायी रिसाव होगा। दबाव में कमी और प्रवाह नियंत्रण के लिए विशेष विनियमन वाल्व की आवश्यकता होती है।

इन उच्च दबाव वाले गेट वाल्वों के निर्माण में कौन सा कच्चा माल लगता है?

बॉडी और बोनट: कास्ट A216 WCB, जाली A105, कम तापमान वाला A350 LF2 कार्बन स्टील

वाल्व स्टेम: A182 F304, A182 F316 या 13Cr स्टेनलेस स्टील

वेज डिस्क: स्टेलाइट हार्ड सरफेसिंग के साथ कार्बन स्टील सब्सट्रेट

सीट फेस: स्टेलाइट/इनकोनेल हार्ड अलॉय

सीलिंग गास्केट: आरटीजे मेटल रिंग गास्केट, ग्रेफाइट सर्पिल घाव गास्केट

उच्च दबाव पाइपलाइन सेवा में, कौन से फायदे उच्च दबाव गेट वाल्व को बॉल वाल्व और बटरफ्लाई वाल्व की तुलना में बेहतर विकल्प बनाते हैं?

सबसे पहले, उनका पूरा सीधा बोर लगभग शून्य प्रवाह प्रतिरोध लाता है; बॉल वाल्वों में फंसी हुई गुहिकाएँ होती हैं और बटरफ्लाई वाल्वों में आंतरिक डिस्क अवरोध होते हैं जो अतिरिक्त दबाव हानि पैदा करते हैं।

दूसरा, ऑल-मेटल हार्ड सील वेज संरचना अल्ट्रा-हाई क्लास 2500 दबाव और उच्च तापमान को सहन कर सकती है, जबकि सॉफ्ट-सील्ड बॉल और बटरफ्लाई वाल्व अत्यधिक थर्मल और दबाव भार के तहत विफल हो जाएंगे।

तीसरा, मोटी भारी-दीवार वाली बॉडी और वैकल्पिक वेल्डेड बोनट रिसाव के जोखिम को खत्म करते हैं, जो फ्लोटिंग बॉल और वेफर बटरफ्लाई वाल्व महत्वपूर्ण उच्च दबाव वाली ज्वलनशील मध्यम पाइपलाइनों के लिए हल नहीं कर सकते हैं।

चौथा, वे एपीआई 6डी अग्नि-सुरक्षित प्रमाणीकरण का समर्थन करते हैं, एक अनिवार्य सुरक्षा मानक जिसे अधिकांश तितली वाल्व पूरा नहीं कर सकते हैं।

कौन से मुख्य संरचनात्मक डिज़ाइन एक मानक उच्च दबाव गेट वाल्व को अलग करते हैं?

प्रवाह हानि को कम करने के लिए पूर्ण प्रवाह-नाली सीधा बोर

बुलबुला-तंग धातु-से-धातु सीलिंग के लिए स्टेलाइट मिश्र धातु के साथ लेपित ठोस या विभाजित पच्चर

मोटी दीवार वाली कास्ट/फोर्ज्ड कार्बन स्टील बॉडी, बोल्ट या दबाव-प्रतिरोधी वेल्डेड बोनट

विश्वसनीय उच्च दबाव सीलिंग के लिए आरटीजे धातु रिंग निकला हुआ किनारा गैसकेट

बाहरी माध्यम रिसाव को रोकने के लिए मल्टी-लेयर बैकसीट स्टेम सील

एपीआई 6डी, एएसएमई बी16.34 के साथ पूरी तरह से अनुपालन, एपीआई 598 हाइड्रोस्टैटिक और अग्नि-सुरक्षित परीक्षण पास करना

एकाधिक ड्राइव विकल्प: हैंडव्हील, गियर बॉक्स, इलेक्ट्रिक, वायवीय या हाइड्रोलिक एक्चुएटर
